Mapa de zonificación sísmica
Las 8 zonas sísmicas de la COVENIN 1756, municipio por municipio: pasa el cursor para ver la zona y el Ao; toca un municipio para abrir su estado. También el mapa oficial a color de FUNVISIS y la Figura 4.1 de la norma.
Mapa interactivo por municipio (Tabla 4.2)
Cargando municipios (~250 KB)…
Los municipios marcados como divididos tienen parte de su territorio en más de una zona (la Tabla 4.2 los parte por paralelos, meridianos o carreteras): el mapa muestra la zona más exigente y lo indica al pasar el cursor. Límites municipales actuales (OCHA/INE); donde un municipio cambió de nombre después de 2001 se aplicó la equivalencia. Verifica el texto en la Tabla 4.2.

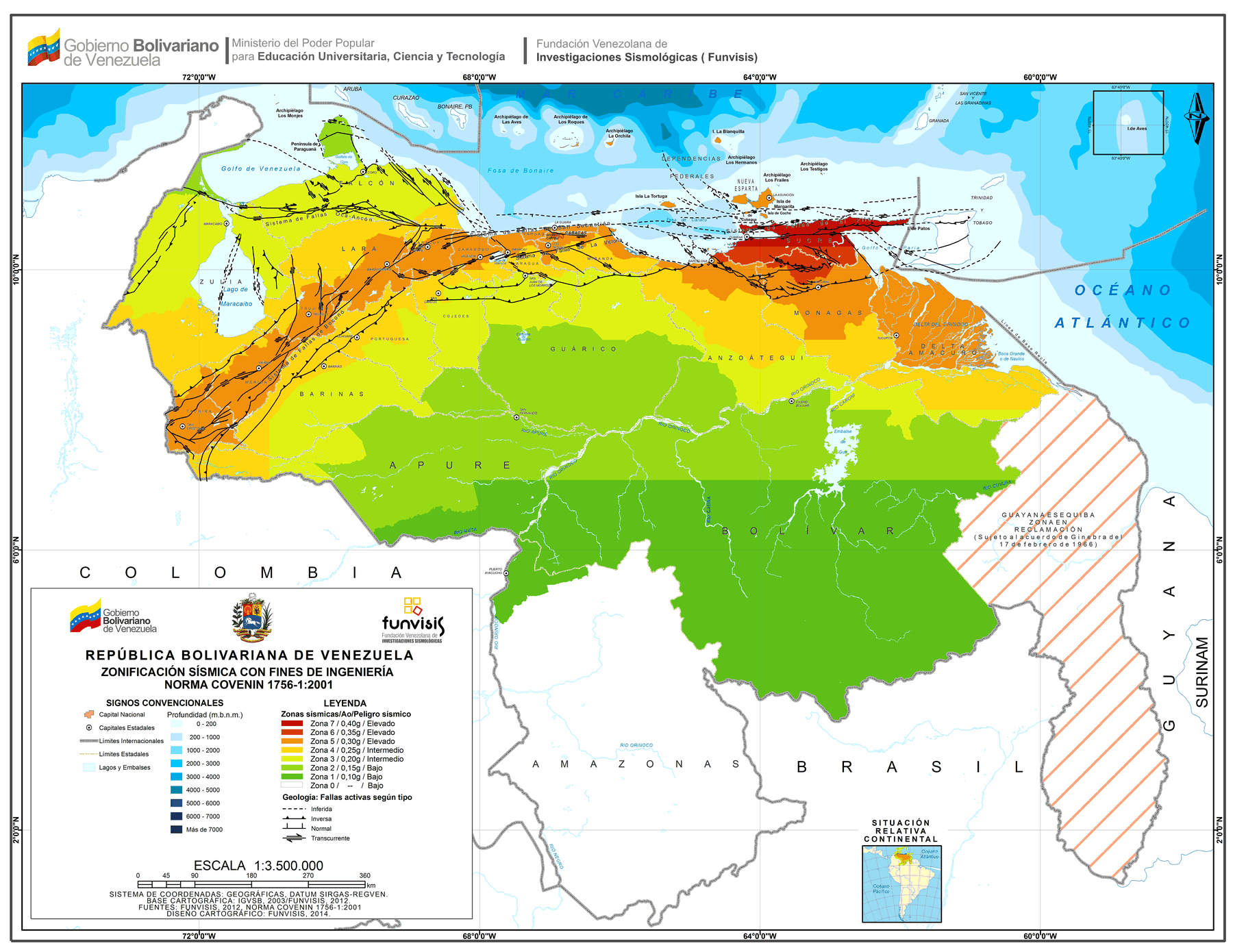

Mapa oficial de FUNVISIS (a color)

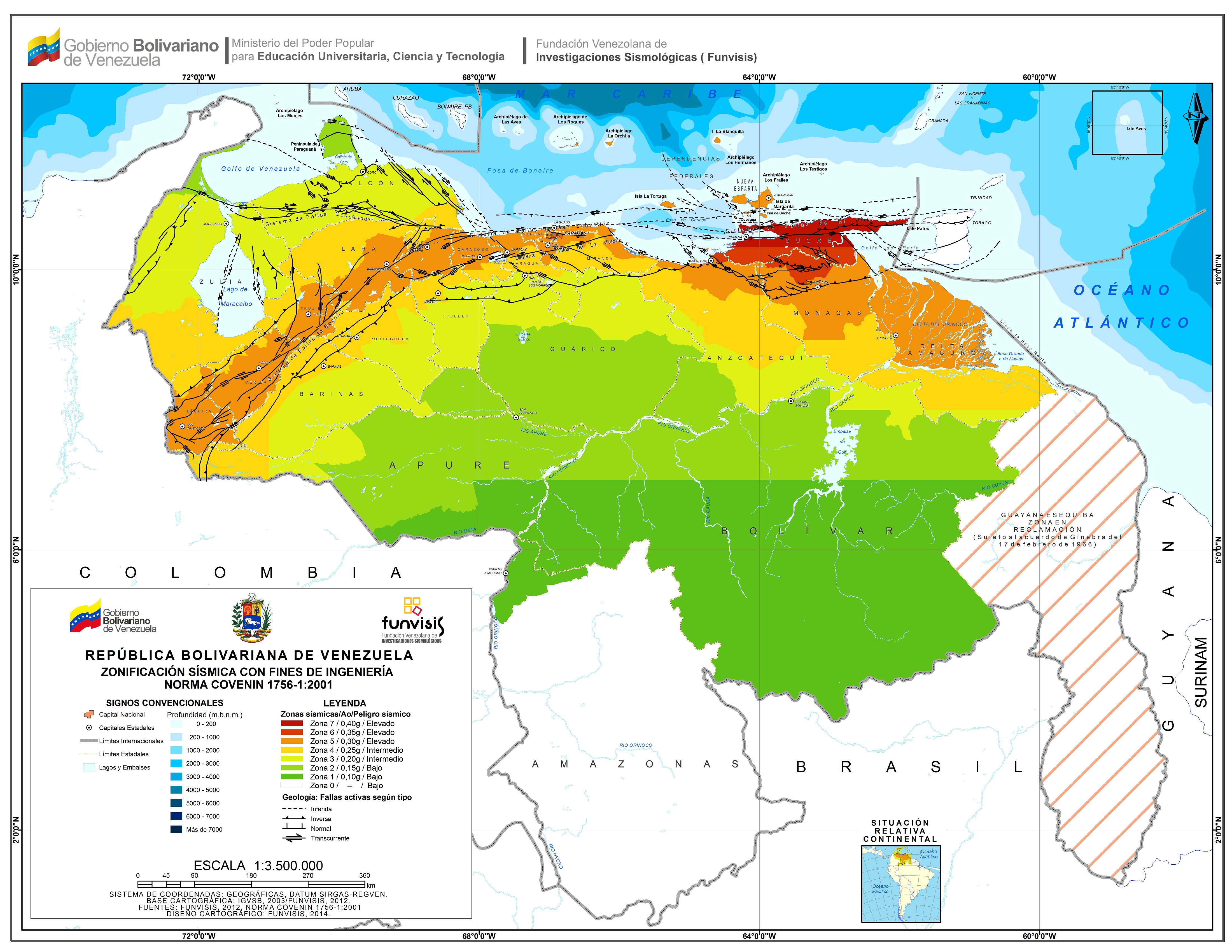

Edición cartográfica oficial de FUNVISIS (2014) del mapa de zonificación de la norma, con las fallas activas y batimetría. Abrir en alta resolución (1.9 MB).
Fuente: FUNVISIS, funvisis.gob.ve (mapa oficial de la Norma COVENIN 1756-1:2001, diseño cartográfico 2014).
Aceleraciones por zona (Tabla 4.1)
| Zona sísmica | Peligro sísmico | Ao (g) |
|---|---|---|
| 7 | Elevado | 0.40 |
| 6 | Elevado | 0.35 |
| 5 | Elevado | 0.30 |
| 4 | Intermedio | 0.25 |
| 3 | Intermedio | 0.20 |
| 2 | Bajo | 0.15 |
| 1 | Bajo | 0.10 |
| 0 | Bajo | — |
- El coeficiente de aceleración vertical se toma como 0.7·Ao (§4.2).
- Regiones adyacentes a embalses de más de 80 m se rigen por estudios especiales (§4.1).
- Buscador por municipio: Tabla 4.2 completa · páginas por estado: zonas sísmicas.
Figura 4.1 de la norma (edición impresa)
Ver el detalle por estado
Cada estado tiene su página con la zona y el Ao de todos sus municipios:
