Espectro de respuesta — revisión 2019

Construye el espectro elástico (ecs. 7.1–7.5) y el inelástico (ecs. 7.18–7.22) de la COVENIN 1756-1:2019 para el Sismo de Diseño. Los parámetros A0, A1 y TL se leen de los mapas de la norma (abajo); los factores de sitio se interpolan de las Tablas 8–12 como indica el §5.4.

La 1756-1:2019 está aprobada por FODENORCA pero sin constancia pública de obligatoriedad. Esta herramienta es educativa; los valores fueron verificados contra el PDF oficial. Clase de sitio F y condiciones especiales (§5.5–5.11) requieren estudio de sitio.

1. Amenaza en el sitio (mapas, Figuras 4.1–4.3)

A0 (del mapa Fig. 4.1)

A1 (del mapa Fig. 4.2)

TL (del mapa Fig. 4.3, s)

Grupo de importancia (→ α, Tabla 4)

Ver los mapas de amenaza (A0, A1, TL — Venezuela y ampliaciones)

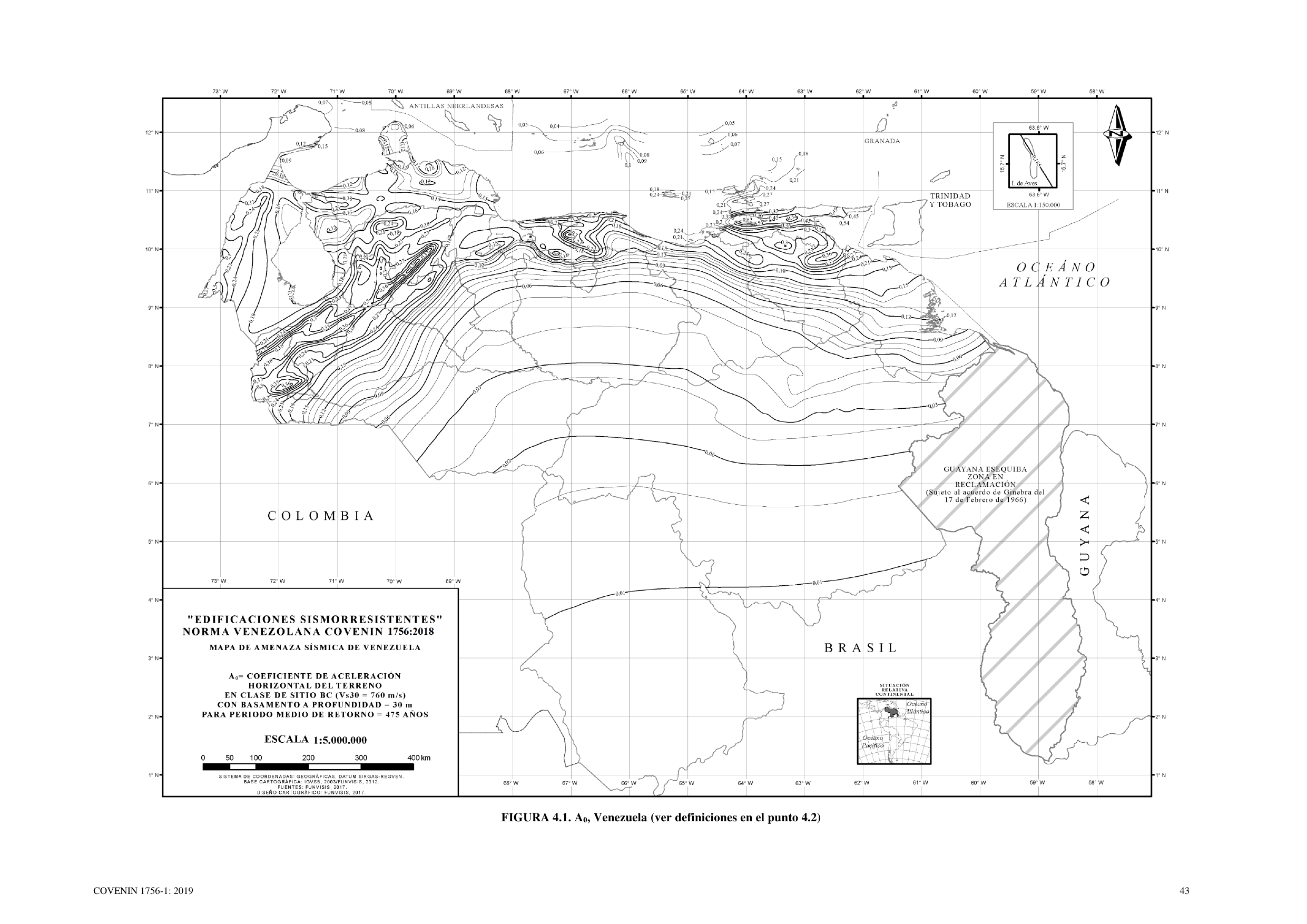

A0 — Venezuela

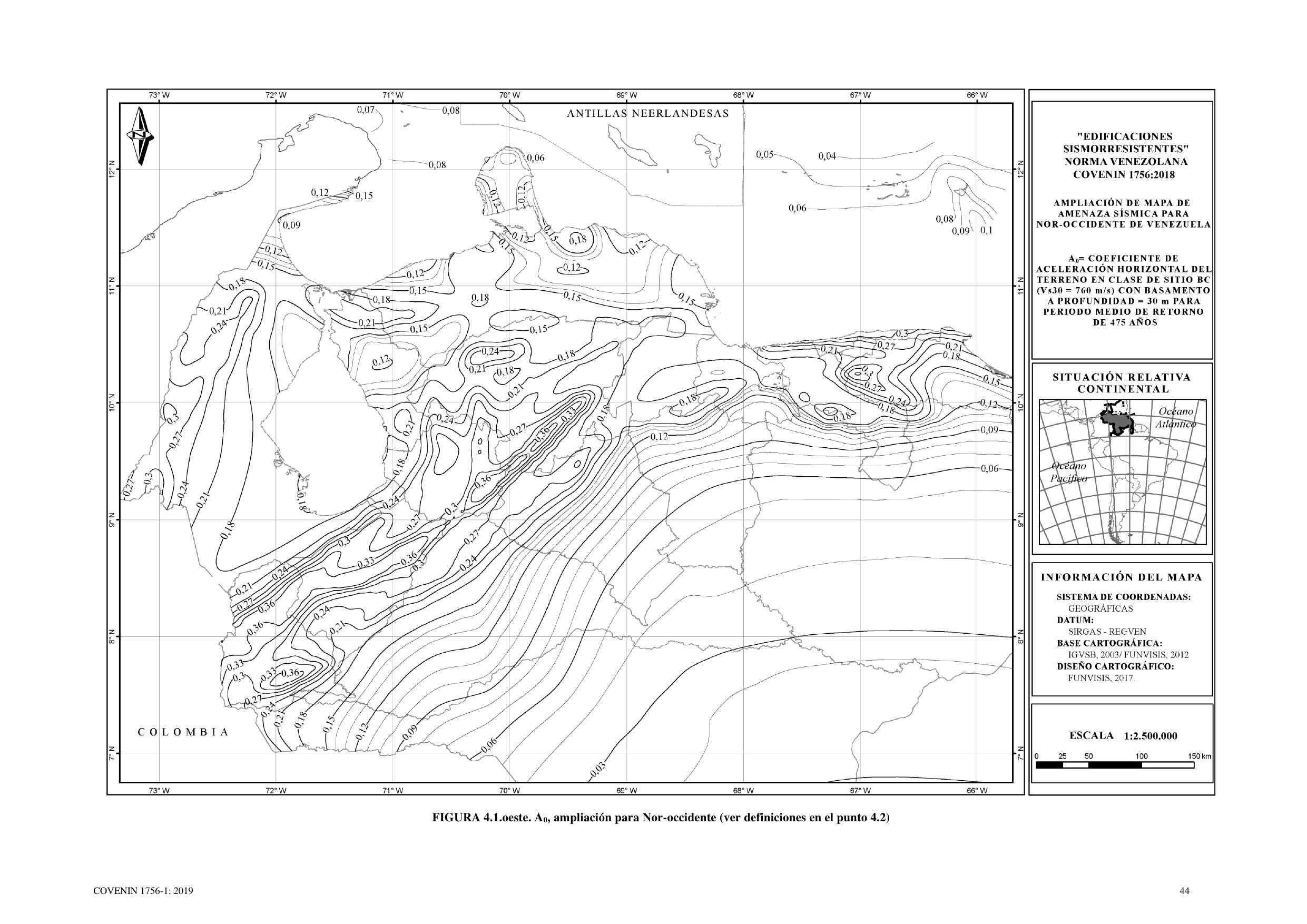

A0 — Nor-occidente

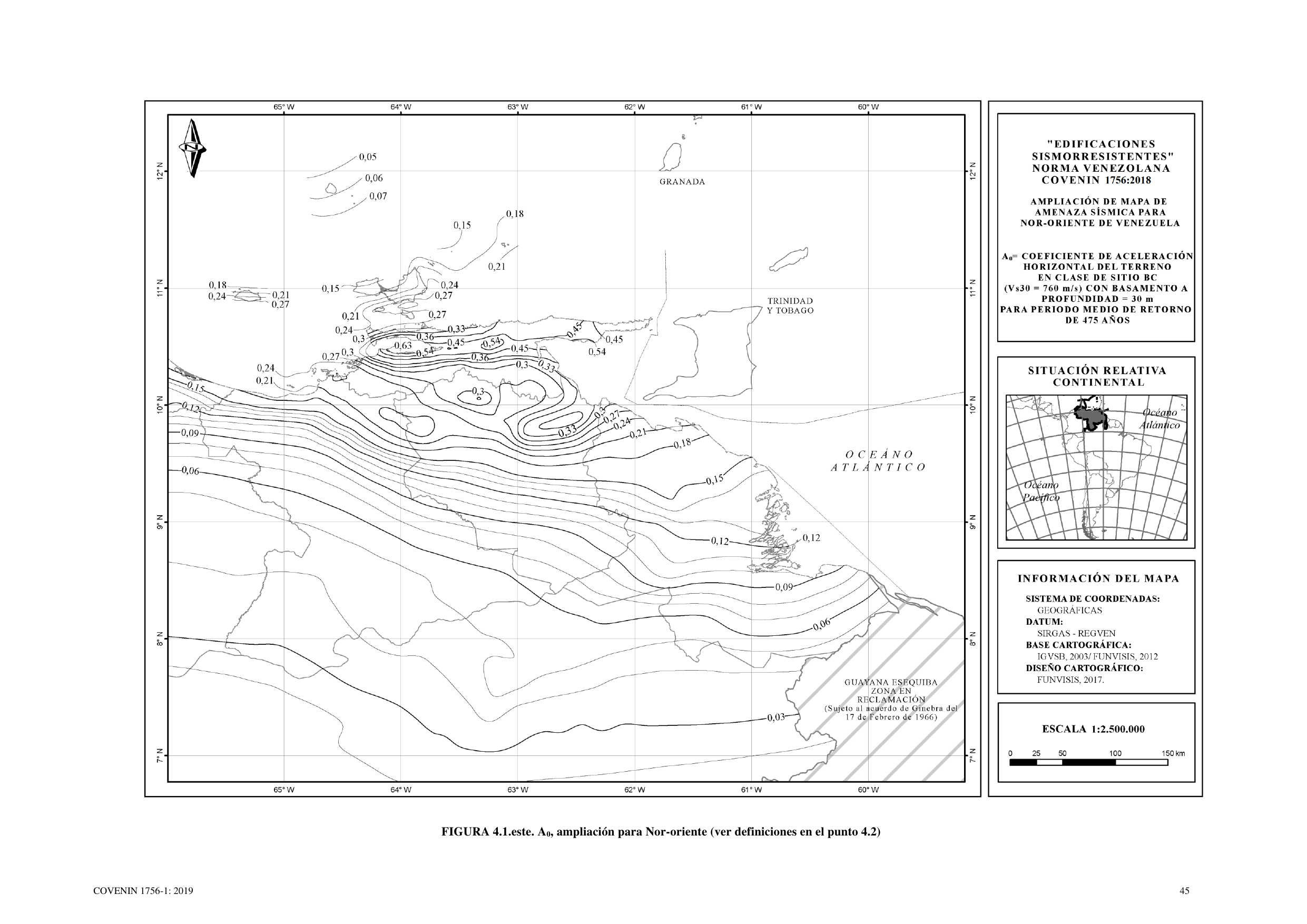

A0 — Nor-oriente

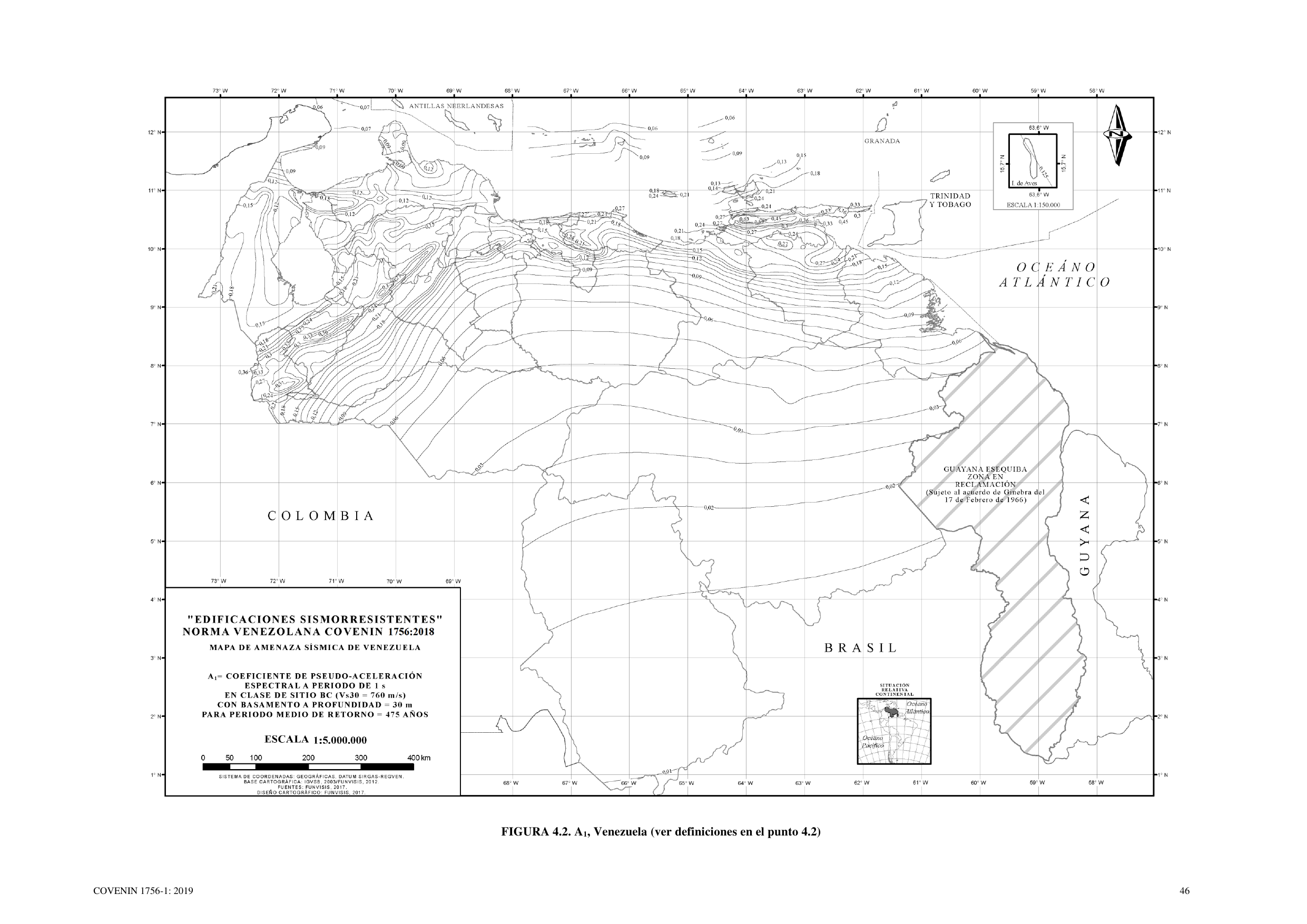

A1 — Venezuela

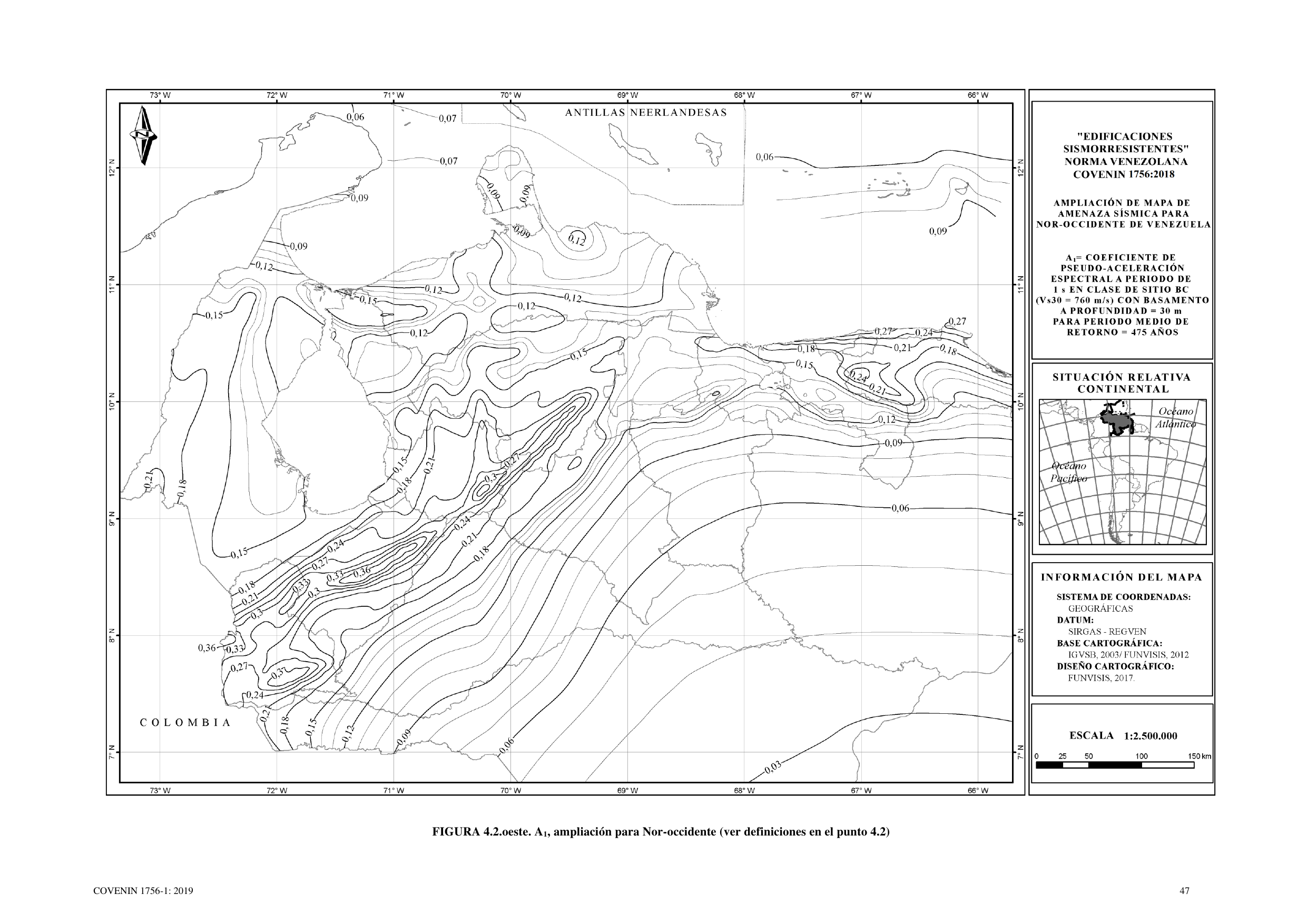

A1 — Nor-occidente

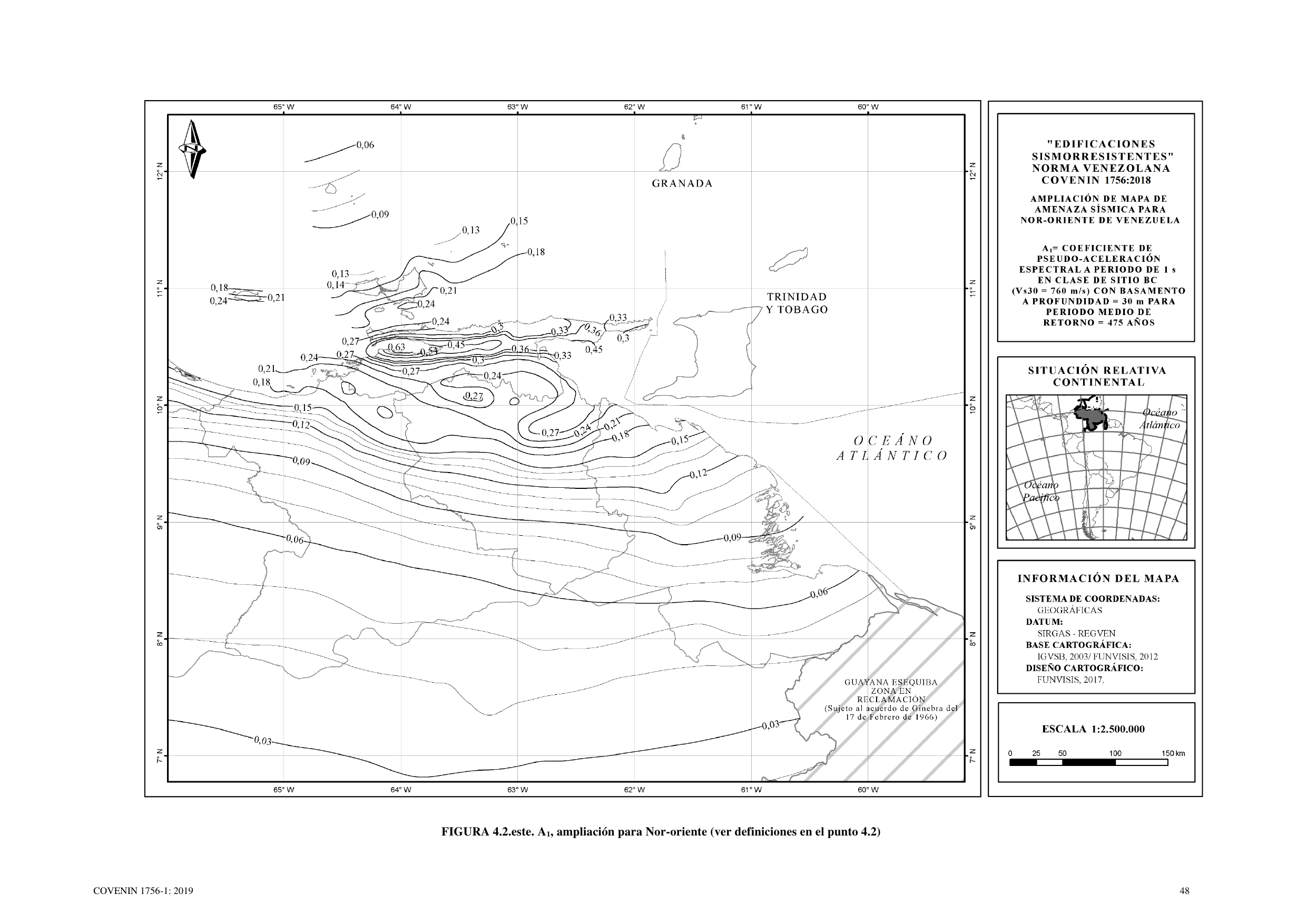

A1 — Nor-oriente

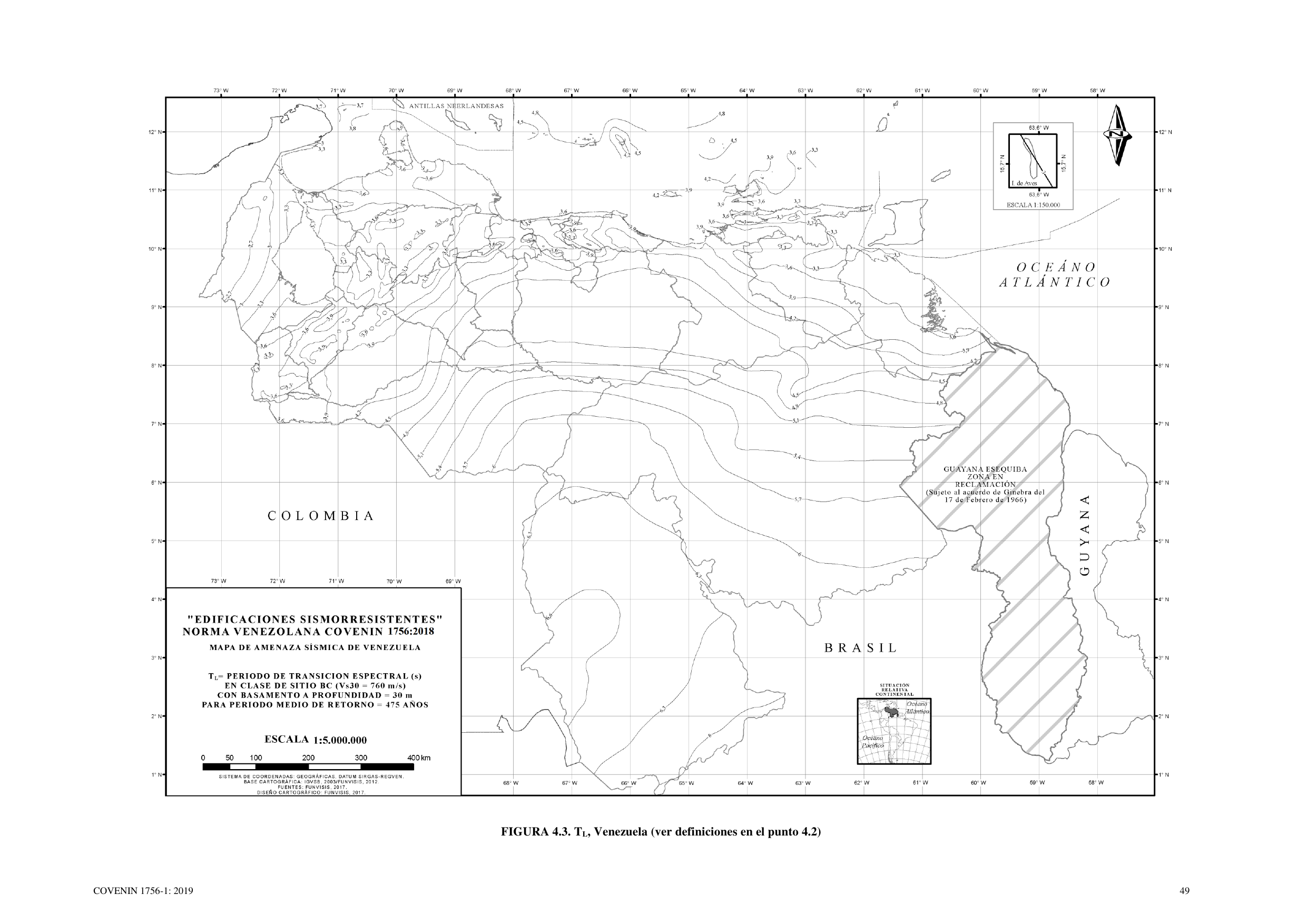

TL — Venezuela

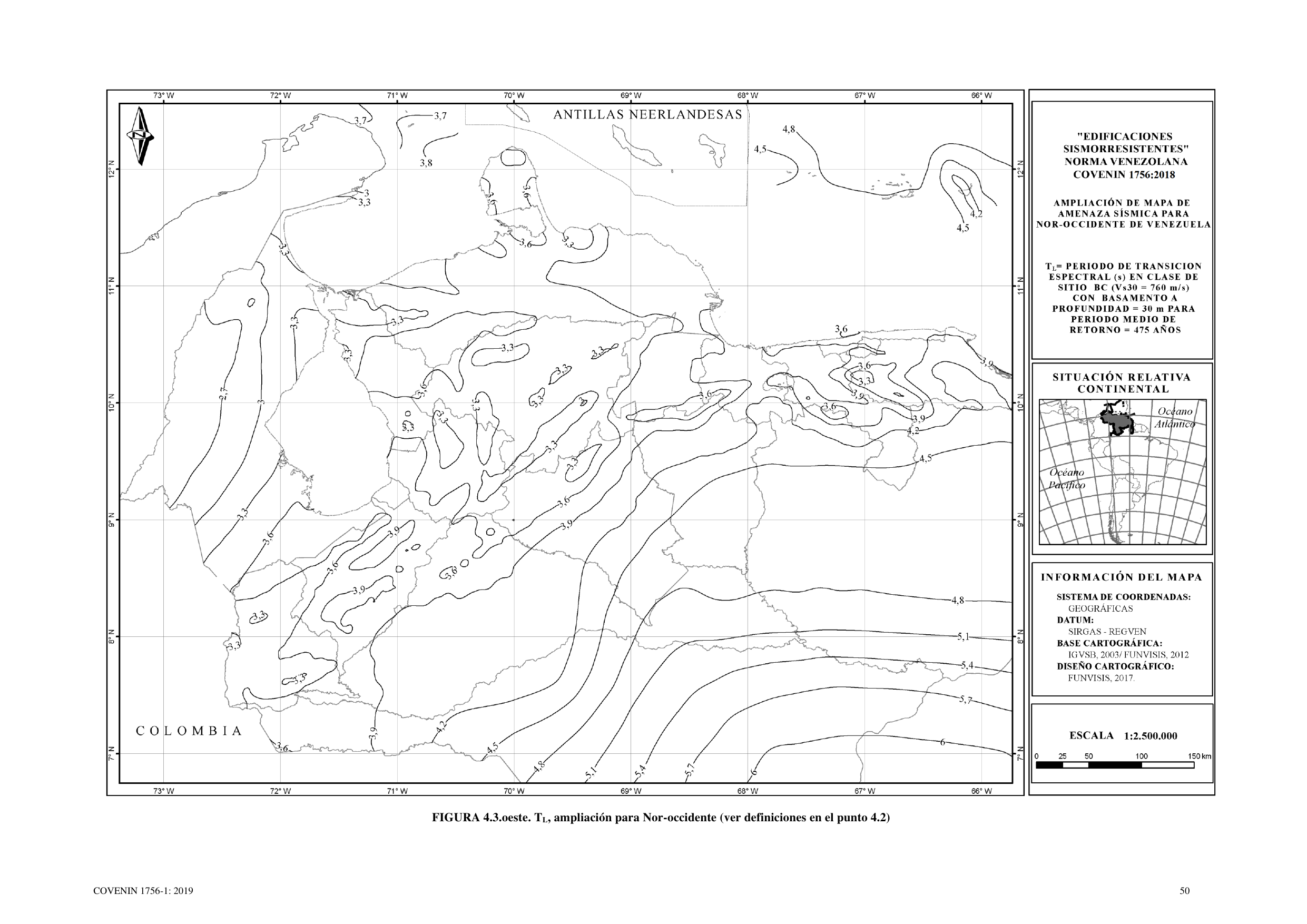

TL — Nor-occidente

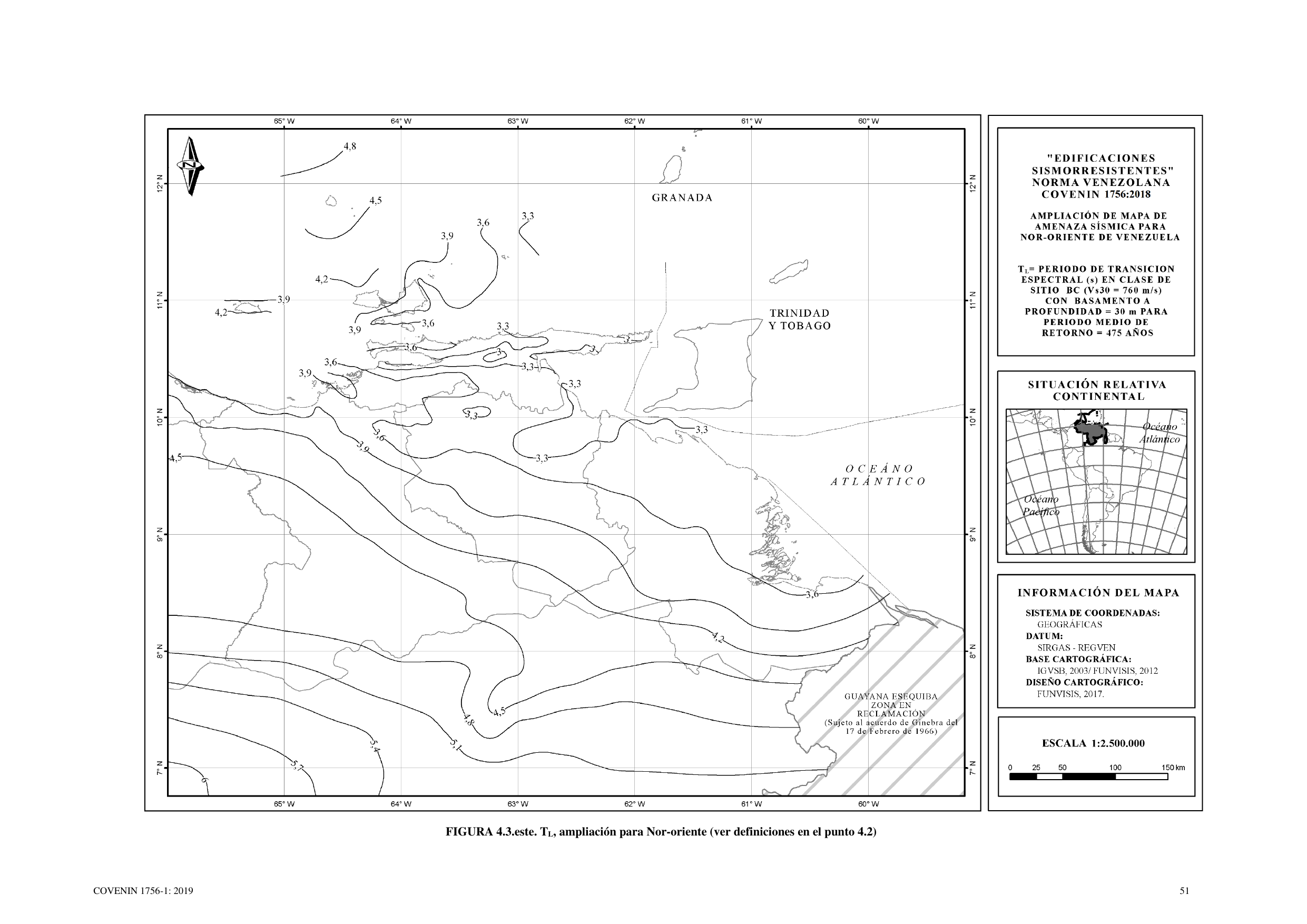

TL — Nor-oriente

2. Sitio (Cap. 5)

Clase de sitio (Tabla 7, por Vs30)

Condición topográfica (§5.2.2)

Profundidad al basamento H (m)

3. Sistema estructural (Cap. 6)

Factor R (Tabla 15)

Factor de redundancia ρ (§6.3)

Factor de irregularidad FI (§6.4)

T máximo del gráfico (s)

Elástico A(T)Inelástico Ad(T)

Tabla de valores

Ecuaciones 7.1–7.23 y Tablas 4, 7–12, 17 y 18 de la COVENIN 1756-1:2019, verificadas contra elPDF oficial. Interpolación lineal en αA0, αA1 y H (§5.4). Sismos Extremo y Frecuente, espectro vertical y de desplazamientos: en el texto de la norma. Comparación con la 2001 en qué cambió.
